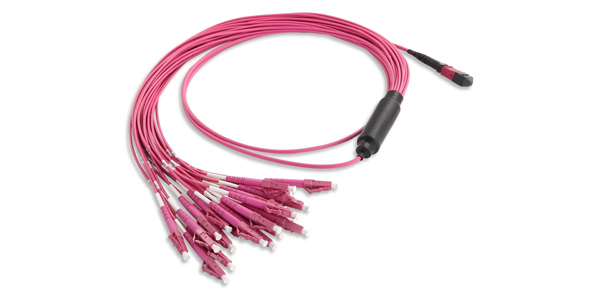

MPO/MTP-LC扇形跳线

简要描述：连接器组件经工厂预先端接、100%测试 供货时含光衰减测量报告 可提供8芯-144芯MPO/MTP预端接跳线 支持OS2、OM1、OM2、OM3、OM4、OM5 可提供低损耗产品 具含Pin导针（公头型）和不含Pin导针（母头型）连接器选项 根据客户的要求定制长度和极性 大于50米带轴包装 可提供双护套干光缆 可定制带拉环

产品分类

/ Products Classification 点击展开+

光纤产品

铜缆产品

机柜&冷热通道

AOC

详细介绍
产品描述：
连接器组件经工厂预先端接、100%测试
供货时含光衰减测量报告
可提供8芯-144芯MPO/MTP预端接跳线
支持OS2、OM1、OM2、OM3、OM4、OM5
可提供低损耗产品
具含Pin导针（公头型）和不含Pin导针（母头型）连接器选项
根据客户的要求定制长度和极性
大于50米带轴包装
可提供双护套干光缆
可定制带拉环
规格：
第一连接头接口类型 MPO/MTP
第二连接头接口类型 LC/SC/FC/ST/E2000
光缆结构 8/12/24/36/48/72/96/144芯
总长度 可定制
分支长度 可定制
研磨端面 APC/UPC/PC
光纤类型选项 OS2/OM1/OM2/OM3/OM4/OM5
光缆护套 LSZH/OFNR/OFNP
光学性能：
MPO类型 连接器端面 类型 插入损耗 回波损耗
单模MPO APC 倾斜8度端面 标准 ≤ 0.75dB(典型值0.25dB) ≥ 55dB
APC 倾斜8度端面 低损耗 ≤ 0.35dB(典型值0.15dB) ≥ 50dB
多模MPO PC 62.5/125标准 ≤ 0.6dB(典型值0.2dB) ≥ 20dB
PC 62.5/125低损耗 ≤ 0.35dB(典型值0.15dB) ≥ 20dB
PC 50/125标准 ≤ 0.6dB(典型值0.2dB) ≥ 25dB
PC 50/125低损耗 ≤ 0.35dB(典型值0.15dB) ≥ 25dB

连接器类型 连接器端面 类型 插入损耗 回波损耗
单模LC SC FC ST UPC 标准 ≤ 0.25dB(典型值0.15dB) ≥ 50dB
UPC 低损耗 ≤ 0.15dB(典型值0.1dB) ≥ 55dB
APC 倾斜8度端面 标准 ≤ 0.25dB(典型值0.15dB) ≥ 60dB
APC 倾斜8度端面 低损耗 ≤ 0.15dB(典型值0.1dB) ≥ 60dB
多模LC SC FC ST PC 标准 ≤ 0.25dB(典型值0.2dB) ≥ 25dB
PC 低损耗 ≤ 0.15dB(典型值0.1dB) ≥ 25dB
订购信息：
序号 产品型号 产品描述 光纤芯数 光缆类型
MPO/MTP		 公头/母头
1 MOF08LUS1BL0-xxxMD MPOF-LC UPC  Uniboot 8-Fiber, Minicore LSZH, Method B, no pulling eye 8 MPO Hybrid Trunk OS1/OS2
2 MOF12LUS1BL0-xxxMD MPOF-LC UPC  Uniboot 12-Fiber, Minicore LSZH, Method B, no pulling eye 12 MPO Hybrid Trunk OS1/OS2
3 MOF24LUS1BL0-xxxMD MPOF-LC UPC  Uniboot 24-Fiber, Minicore LSZH, Method B, no pulling eye 24 MPO Hybrid Trunk OS1/OS2
4 MOF08CUS1BL0-xxxMD MPOF-SC  UPC   8-Fiber, Minicore LSZH, Method B, no pulling eye 8 MPO Hybrid Trunk OS1/OS2
5 MOF12CUS1BL0-xxxMD MPOF-SC  UPC  12-Fiber, Minicore LSZH, Method B, no pulling eye 12 MPO Hybrid Trunk OS1/OS2
6 MOF24CUS1BL0-xxxMD MPOF-SC  UPC  24-Fiber, Minicore LSZH, Method B, no pulling eye 24 MPO Hybrid Trunk OS1/OS2
7 MOF08LPM3BL0-xxxMD MPOF-LC  PC Uniboot 8-Fiber, Minicore LSZH, Method B, no pulling eye 8 MPO Hybrid Trunk OM3
8 MOF12LPM3BL0-xxxMD MPOF-LC  PC Uniboot 12-Fiber, Minicore LSZH, Method B, no pulling eye 12 MPO Hybrid Trunk OM3
9 MOF24LPM3BL0-xxxMD MPOF-LC  PC Uniboot 24-Fiber, Minicore LSZH, Method B, no pulling eye 24 MPO Hybrid Trunk OM3
10 MOF08CPM3BL0-xxxMD MPOF-SC  PC 8-Fiber, Minicore LSZH, Method B, no pulling eye 8 MPO Hybrid Trunk OM3
11 MOF12CPM3BL0-xxxMD MPOF-SC  PC 12-Fiber, Minicore LSZH, Method B, no pulling eye 12 MPO Hybrid Trunk OM3
12 MOF24CPM3BL0-xxxMD MPOF-SC  PC 24-Fiber, Minicore LSZH, Method B, no pulling eye 24 MPO Hybrid Trunk OM3
13 MOF08LPM4BL0-xxxMD MPOF-LC  PC Uniboot 8-Fiber, Minicore LSZH, Method B, no pulling eye 8 MPO Hybrid Trunk OM4
14 MOF12LPM4BL0-xxxMD MPOF-LC  PC Uniboot 12-Fiber, Minicore LSZH, Method B, no pulling eye 12 MPO Hybrid Trunk OM4
15 MOF24LPM4BL0-xxxMD MPOF-LC  PC Uniboot 24-Fiber, Minicore LSZH, Method B, no pulling eye 24 MPO Hybrid Trunk OM4
16 MOF08CPM4BL0-xxxMD MPOF-SC  PC 8-Fiber, Minicore LSZH, Method B, no pulling eye 8 MPO Hybrid Trunk OM4
17 MOF12CPM4BL0-xxxMD MPOF-SC  PC 12-Fiber, Minicore LSZH, Method B, no pulling eye 12 MPO Hybrid Trunk OM4
18 MOF24CPM4BL0-xxxMD MPOF-SC  PC 24-Fiber, Minicore LSZH, Method B, no pulling eye 24 MPO Hybrid Trunk OM4
例：MOF12CUS1BL3-010MB   MPO-12SC单模10米两端带拉环，低损
M:MPO光缆
O:日本MPO;    T:美国MTP
第一个连接头：F:母头；   M：公头；
8：芯；12：12芯  24：24芯
第二个连接头：L:LC;     F:FC;     C:SC;     T:ST;     E:E2000
A:APC端面;    U:UPC端面；P:PC端面
S1:单模；M3:OM3; M4:OM4
两端12芯 A:A极性；B:B极性；C:C极性   两端24芯：1:直向； 2：交叉
L：LSZH  R OFNR  P:OFNP
0：无拉环；1：第一端有拉环；2：第二端有拉环；3：两端都带拉环
001M:1米
D:普通损耗；B:低损耗
